インテリアの中に自分好みのスツールがあったらいいですよね。

そんなスツールをDIYで作ってみませんか?

そこで今回はシンプルなスツールの作り方と北欧風のファブリックを使用した座面の張り方をお教えします。

今回DIYするファブリックスツールはこちらです。

ファブリックスツール




材料と道具

スツールフレーム部分材料

  • 脚      ホワイトウッド・40mm×30mm×約420mm 4本
  • 幕板(左右) ホワイトウッド・50mm×30mm×約200mm 2本
  • 貫(左右)  ホワイトウッド・40mm×30mm×約240mm 2本
  • 幕板(前後) ホワイトウッド・40mm×30mm×350mm  2本
  • 貫(中央部) ホワイトウッド・40mm×30mm×361mm  1本
  • 補強材    ホワイトウッド・40mm×30mm×170mm  2本
  • 隙間材    ヒノキ・厚み5mm×20mm 長さ280mm・2本 長さ150mm・2本
  • ビス各種
  • 木工用接着剤
  • 木ダボ(8mm)

スツールフレーム部分使用道具

  • スライドマルノコ
  • インパクトドライバー
  • トリマー(6mmストレートビット・ストレートガイド使用)
  • 玄翁
  • スコヤ
  • ダボ錐(8mm)・ドリルビット
  • クランプ各種
  • アサリ無しノコギリ



座面部分材料

  • ラワンべニア   厚み・12mm×幅・240mm×長さ・350mm
  • チップウレタン  厚み・20mm×幅・500mm×長さ・500mm
  • 仕上げ用ウレタン 厚み・10mm×幅・600mm×長さ・600mm
  • スプレーのり
  • 座面生地   約600mm×約490mm
  • 底張り生地  約280mm×約390mm
  • タッカー替え芯



座面部分道具

  • カッター
  • 裁ちばさみ
  • タッカー
  • 目打ち
  • ラジオペンチ



スライドマルノコによる部材カット

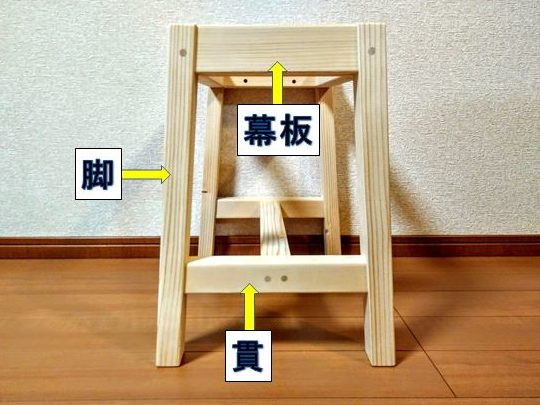

スツール側面

スツール側面

角度=85°

角度=85°

今回のスツールは左右側面の脚が斜め(85°の傾斜)になっています。

脚と接合する幕板・ぬきの端部も同じく斜めにカットする必要があります。

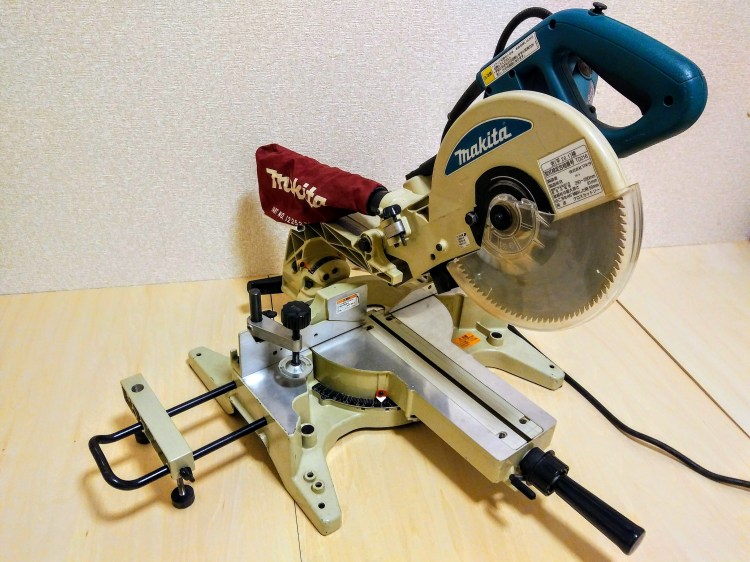

スライドマルノコ

スライドマルノコ

ターンベースを85°に固定

ターンベースを85°に固定

脚端部を85°の角度にカット

脚端部を85°の角度にカット

スライドマルノコを使用し部材の角度カットをしています。

ターンベースを85°に設定・固定し、脚・幕板・貫の両端部をカットします。



脚は平行四辺形にカット

脚は平行四辺形にカット

幕板・貫は台形にカット

幕板・貫は台形にカット

脚は平行四辺形に、幕板・貫は台形になるようにカットします。

脚は平行四辺形の長い辺を402mm、幕板は長い辺を178mm、貫は長い辺を223mmになるようにカットします。

その他の部材の端部は直角で所定の寸法にカットします。

スライドマルノコに関してはスライドマルノコとは?機能と使い方を ”マキタ・LS1014” で説明します。の記事を参照してください。



トリマーによる欠き取り加工

前・後幕板の位置

前・後幕板の位置

座面の収まり

座面の収まり

スツールの前後の幕板は、脚の上端から10mm下がった位置に接合します。

10mm下がった幕板の上に座面が乗る形で収まります。



完成した座面の収まり

完成した座面の収まり

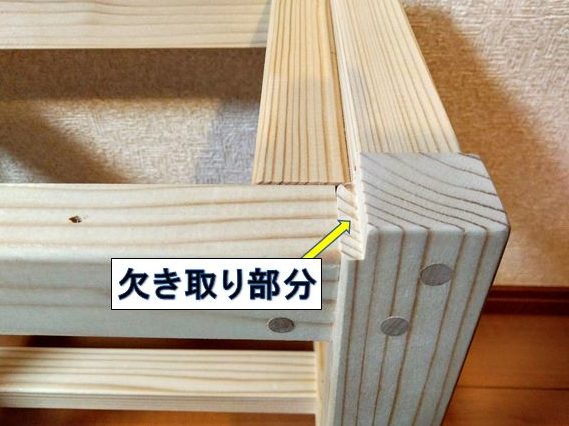

欠き取り部分

欠き取り部分

完成した座面の左右側面は左右幕板の内側側面と合わさります。

座面側面と脚が干渉しないように、脚の角部分を欠き取っておく必要があるので、トリマーを使用し欠き取り加工をします。



脚の内側を上にして加工

脚の内側を上にして加工

ストレートガイドをセット

ストレートガイドをセット

脚の内側になる面を上にして、欠き取り加工をします。

トリマーにストレートガイド・6mmストレートビットを装着します。

ストレートガイドとビットの外側までの幅を10mmにセットします。

脚上端面にストレートガイドを沿わせて溝切削をしていくので、ビット外側までの幅を10mmにする事により前後幕板の段差10mmの位置に溝をほる事が出来ます。

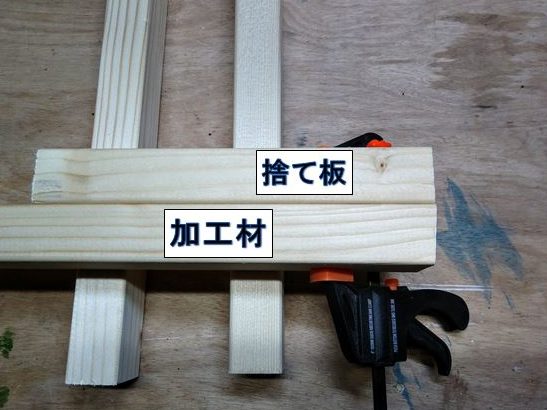

捨て板を加工材に固定

捨て板を加工材に固定

トリマーの接地面が増える

トリマーの接地面が増える

欠き取り加工する部材に同じ厚みの捨て板を一緒にクランプで固定します。

捨て板を使うことにより、トリマーベースの接地面が増え、トリマー本体を安定させて加工することが出来ます。

トリマーの切削終わりにバリや割れが出ることも防ぐことも出来ます。



1回目切削

1回目切削

残っている部分を切削

残っている部分を切削

1回目の切削はストレートガイドを脚上端面に沿わして切削します。

欠き取り部分の下限(脚上端から10mm下がった位置)に沿った溝がほれます。

残っている部分はトリマーを右に移動し、ベースをしっかりと加工部材・捨て板に接地させ、トリマーが傾かないようにして切削します。



深さ5.5mmに切削

深さ5.5mmに切削

両脚に欠き取り完了

両脚に欠き取り完了

欠き取りの深さは5.5mmにします。

ストレートビットの出を2回に分けて切削します。



スツールフレーム部の組み立て

端部が斜めの幕板・貫と脚の接合

端部が斜めの幕板・貫と脚の接合

端部が斜めの幕板・貫と脚の接合

下穴方向

下穴方向

脚と端部が斜めの幕板・貫をビスで接合します。

ビスの頭を木ダボで隠す “ダボ埋め” で仕上げるので、脚のビス止めする所にダボ錐で下穴をあけます。

脚が地面に対し斜めになる構造の為、脚に対し垂直に下穴をあけると幕板・貫に対し斜めに下穴があいてしまいます。

ビスが幕板・貫を突き抜け無い様に、幕板・貫に対し真っ直ぐ下穴をあける必要があります。

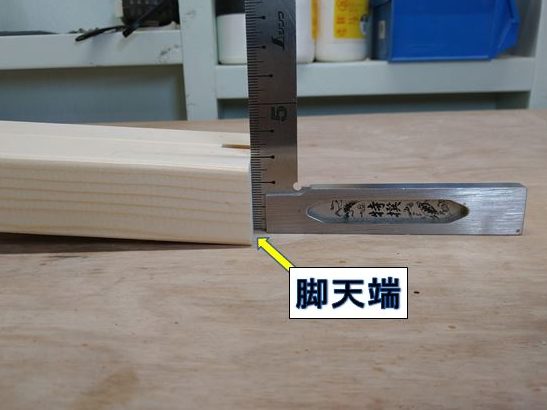

脚天端が垂直

脚天端が垂直

スペーサーを挟み込む

スペーサーを挟み込む

部材の下にスペーサーを挟み込み、脚の天端が作業台と垂直になるようにセットします。



垂直に下穴をあける

垂直に下穴をあける

ダボ下穴あけ完了

ダボ下穴あけ完了

電動ドライバーを作業台に対し垂直になるように保持してダボ錐で下穴をあけていきます。

脚外面に対して斜めに下穴をあけることが出来ました。



5.5mmシナべニアをスペーサーとして使用

5.5mmシナべニアをスペーサーとして使用

幕板と脚との接合のセッティング

幕板と脚との接合のセッティング

脚の欠き取り部の側面と幕板の側面がつらになるように接合します。

脚の欠き取り面を下向きにし、5.5mmシナべニアをスペーサーとして幕板の下に挟み込みます。

脚の欠き取り部は5.5mmの深さに欠き取っているので、スペーサーがピッタリ収まります。

5.5mmシナべニアをスペーサーとして挟み込む事で、脚の欠き取り側面と幕板側面を同一面にセットする事が出来ます。



ドリルビットで下穴をあける

ドリルビットで下穴をあける

ビスを打ち込みます

ビスを打ち込みます

幕板側面と脚の欠き取り側面が面

幕板側面と脚の欠き取り側面がつら

部材をしっかり作業台に押し当て、あらかじめダボ錐であけた下穴の中央に、ドリルビットで幕板木口まで貫通させる下穴をあけます。

ビスを打ち込んで固定すると、幕板側面と欠き取り側面をしっかりとつらにする事が出来ます。



貫の接合のセッティング

貫の接合のセッティング

脚と幕板・貫の接合完了

脚と幕板・貫の接合完了

脚と幕板を接合したら、貫を脚の間に挟むようにして接合します。

貫の下端は地面から95mmの高さになるので、両脚の下端に板を渡す様にあてがい、95mmのスペーサーを挟み込んでビス止めします。

脚と端部が斜めの幕板・貫との接合が完了し、左右の脚部が組みあがりました。



前後幕板と補強材の枠制作

前後の幕板と補強材の枠

前後の幕板と補強材の枠

前後幕板と補強材の接合

前後幕板と補強材の接合

前後の幕板と補強材を接合して、座面を受ける枠を作ります。



幕板と補強材の接合面が5.5mmずれる

幕板と補強材の接合面が5.5mmずれる

脚部にあてがってビス止めする

脚部にあてがってビス止めする

前後の幕板と補強材の接合部分は補強材が5.5mm出っ張る形になります。(脚と左右の幕板の接合の際、5.5mm厚のスペーサーを挟んでビス止めしたため)

実際に左右の脚部にあてがってビス止めします。



前後幕板と補強材の枠

前後幕板と補強材の枠

補強材が5.5mm出っ張る

補強材が5.5mm出っ張る

補強材が5.5mm出っ張った枠が出来あがりました。



左右の脚部と枠・貫との接合・ダボ埋め・他

補強材と左右幕板をビス止め

補強材と左右幕板をビス止め

欠き取り部の底面と枠の上端が面

欠き取り部の底面と枠の上端が面

幕板と補強材の下端が面になる

幕板と補強材の下端が面になる

枠・補強材の内側から脚部の幕板へビス止めしていきます。

補強材(枠)の上端は脚の欠き取り部分の底面とつらに、下端は幕板の下端とつらになります。

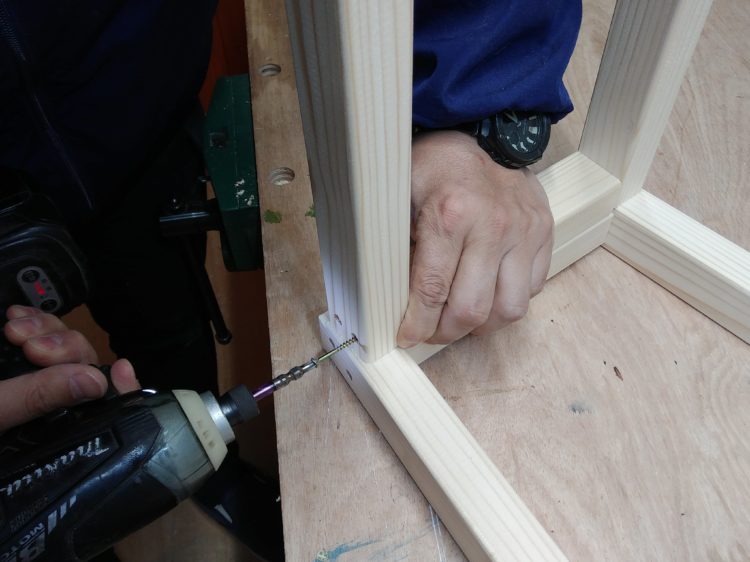

脚と前後幕板をビス止め

脚と前後幕板をビス止め

他のビスに干渉しないようにビス止めする

他のビスに干渉しないようにビス止めする

枠と脚部を接合したら、脚の外側から枠の幕板へビス止めします。

脚部のビスや枠のビスに干渉しないようにビス止めしていきます。



貫(中央部)をビス止め

貫(中央部)をビス止め

スツールフレーム組みあがり

スツールフレーム組みあがり

貫(中央部)を左右の脚部貫にビス止めしたらスツールフレームの組みあがりです。



ダボ打ち込み

ダボ打ち込み

余分なダボをカット

余分なダボをカット

ダボ錐で下穴をあけた箇所に、木工用接着剤を塗布したダボを打ち込んでいきます。

はみ出た木工用接着剤を拭き取り、乾燥させます。

しっかりと乾燥出来たら、アサリ無しノコギリでダボの余分な部分をカットします。



角は生地が重なり厚くなる

角は生地が重なり厚くなる

座面と幕板の隙間

座面と幕板の隙間

座面のラワン合板に生地を張る際、角の部分は生地を手繰り寄せてとめるため、座面の裏に厚みが出来てしまいます。

4ヶ所の角で座面を支える事になり、ラワン合板が浮いてしまい、幕板との間に隙間が出来てしまいます。

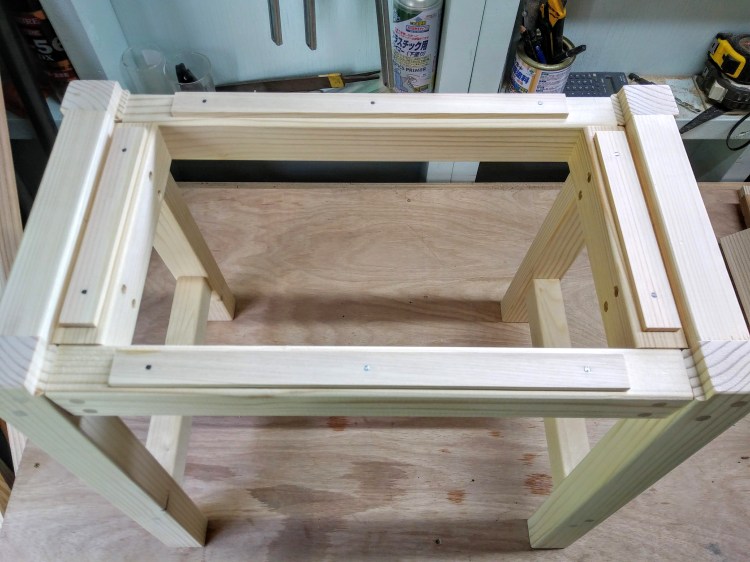

4つ角を除く

4つ角を除く

5mm厚の部材を貼り付け

5mm厚の部材を貼り付け

幕板・補強材の枠の上端(4つ角の部分を除く)に、5mm厚の部材を貼り付け、ラワン合板が浮いてしまうのを防ぎます。



座面取り付け用の下穴あけ

座面取り付け用の下穴あけ

サンドペーパーがけ

サンドペーパーがけ

前後幕板の裏面に座面取り付け用の下穴をあけます。

全体をサンドペーパーがけします。



スツールフレーム完成

スツールフレーム完成

ファブリックスツールのフレーム部が完成しました。



座面製作・椅子張り

座面合板にチップウレタンを貼り付け

座面板・12mm厚ラワン合板

座面板・12mm厚ラワン合板

角をR加工

角をR加工

座面のベースとなる座面板は12mm厚のラワン合板を使用します。

4隅の角はトリマーでR加工しておきます。

生地が座面板の角に当たって擦り切れる事が多いので、サンドペーパーで全体的に面を取っておきます。



チップウレタン

チップウレタン

20mm厚

20mm厚

クッション材のベースに20mm厚のチップウレタンを使用します。

チップウレタンはウレタンフォームの端材を接着剤と混ぜ合わせ再成型したリサイクル製品です。

へたりにくく、型崩れしない固めのクッション材になります。



3mm程度の余白をとる

3mm程度の余白をとる

マジックで座面板の大きさを写し取る

マジックで座面板の大きさを写し取る

座面板の写し取り完了

座面板の写し取り完了

チップウレタンの上に座面板をのせ、マジックで寸法を写し取ります。

今回は四角の座面板なのでチップウレタンの角に合わせてのせますが、座面板とチップウレタンの間に3mm程度の余白をとっておきます。(マジックの太さと同等の余白)



マジック線の外際をカット

マジック線の外際をカット

カッターでカット

カッターでカット

四角にカット

四角にカット

座面板の面は取ってありますが、角に直接生地が当たる事はよくありません。

チップウレタンを座面板より若干大きな寸法にカットする必要があります。

マジックで引いた墨線の外際をカットする事により、3mm程度の余白を取る事が出来ます。



R部分を裁ちばさみでカット

R部分を裁ちばさみでカット

2mm程度の面をカット

2mm程度の面をカット

チップウレタンカット完了

チップウレタンカット完了

チップウレタンの形状が生地を張った後の形状に出てしまうので、綺麗に形を整える事が重要です。

角のR部分は裁ちばさみでカットします。

座面上側になる面の角を2mm程度面をとっておきます。



スプレーのり

スプレーのり

座面板にスプレーのりを塗布

座面板にスプレーのりを塗布

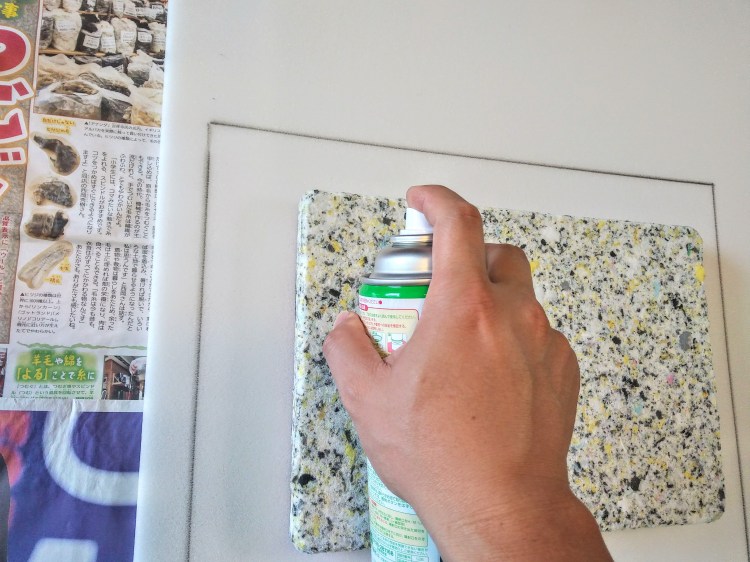

チップウレタンにスプレーのりを塗布

チップウレタンにスプレーのりを塗布

座面板とチップウレタンの接着には、スプレーのりを使用します。

座面板とチップウレタンの接着面両方にスプレーのりを塗布します。



塗布後すぐに張り合わせる

塗布後すぐに張り合わせる

しっかり張り合わせます

しっかり張り合わせます

座面板とチップウレタンの接着完了

座面板とチップウレタンの接着完了

スプレーのりを塗布出来たらすぐに張り合わせます。

チップウレタンを下にし座面板を上から張り合わせますが、周囲の余白が均等になるように慎重に張り合わせます。

チップウレタンを上側にし、しっかりと押し付け張り合わせます。



仕上げウレタンの貼り付け

10mm厚のウレタン

10mm厚のウレタン

10mm厚のウレタン

10mm厚のウレタン

チップウレタンと座面板側面を包む様にして仕上げのウレタン(10mm厚・柔らかめ)を貼っていきます。

仕上げのウレタンを使用すると、座り心地が良くなり座面の丸みを綺麗に仕上げる事が出来ます。



仕上げウレタンのスプレーのり塗布範囲

仕上げウレタンのスプレーのり塗布範囲

少し大きめの箇所に墨付け

少し大きめの箇所に墨付け

仕上げウレタンの上にチップウレタンを貼り付けた座面を置き、実際の貼り付け寸法より少し大きめに墨線を引きます。(スプレーのり塗布箇所を分かり易くするため)



チップウレタンにスプレーのりを塗布

チップウレタンにスプレーのりを塗布

チップウレタン・座面板側面にもスプレーのりを塗布

チップウレタン・座面板側面にもスプレーのりを塗布

チップウレタンの上面と側面、座面板の側面にスプレーのりを塗布します。

側面部分はスプレーのりが塗布しずらいので、塗り残しの無いよう丁寧に作業します。



仕上げウレタンにスプレーのりを塗布

仕上げウレタンにスプレーのりを塗布

仕上げのウレタンにスプレーのりを塗布します。

マジックで印した墨線を目印に、チップウレタン・座面板の側面と接着する箇所を重点的に塗布します。



側面から張り合わせます

側面から貼り合わせます

角もしっかり接着します

角もしっかり接着します

仕上げウレタンの貼りあわせ

仕上げウレタンの貼り合わせ

仕上げウレタンの墨線を目安に、チップウレタン・座面板が真ん中に来るように乗せ貼り合わせます。

仕上げウレタンとチップウレタンが固定出来たら、側面を貼り合わせていきます。

仕上げウレタンを多少引っ張り上げながら、チップウレタン・座面板の側面に押し当てて貼り合わせます。

角の部分は表面にしわが寄らないように引っ張りながら貼り合わせます。

側面の貼り合わせは仕上げウレタンを引っ張り過ぎると、表面の形が綺麗に仕上がりません。

引っ張り過ぎず、均等な力加減で全体を貼り合わせる事が重要です。



余分な仕上げウレタンをカット

余分な仕上げウレタンをカット

余分ウレタンカット完了

余分ウレタンカット完了

仕上げウレタンの貼り合わせ完了

仕上げウレタンの貼り合わせ完了

余分な仕上げウレタンを裁ちばさみでカットします。

仕上げウレタンは座面板裏面より2mm程度出っ張る様にカットし、座面板の角に生地が直接当たらないようにします。

側面・角の部分をしっかり押し付けたらウレタンの貼り合わせが完了です。



生地の張り加工

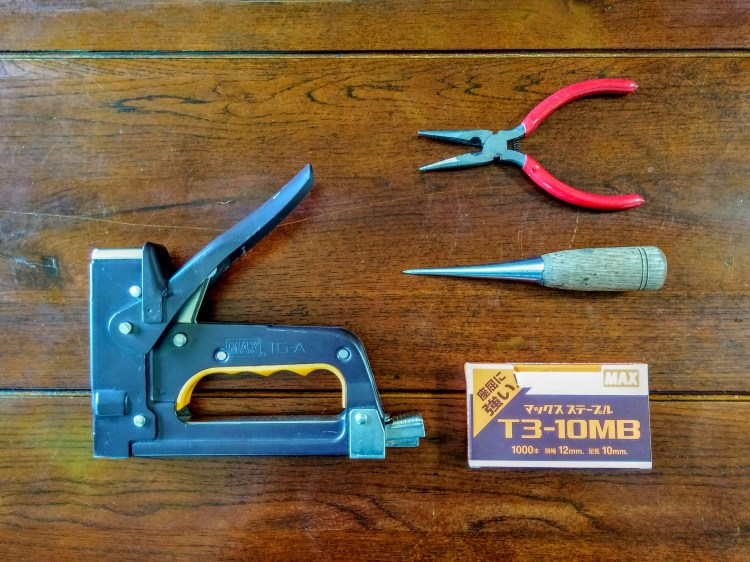

タッカー・替え芯・ラジオペンチ・目打ち

タッカー・替え芯・ラジオペンチ・目打ち

スツールの生地は “タッカー” と呼ばれるホッチキスの強力版でとめていきます。

布や皮の固定や、住宅の防水シートの固定まで様々な所で使用されています。

芯の長さが色々あり、座面板の厚みより長い芯を使用すると突き出てしまうので注意してください。

タッカーの打ち直しなどで芯を取り外す際、目打ちやラジオペンチがあると便利です。



同じ縫い目上に切れ間を入れる

同じ縫い目上に切れ間を入れる

座面板センターに墨線を引く

座面板センターに墨線を引く

座面板の墨と生地の切れ目を合わせておく

座面板の墨と生地の切れ目を合わせておく

生地は座板寸法より縦横250mm程度大きく(約600mm×約490mm)裁断し用意します。

生地の長手(スツールの前後になる)の中央に目印の切れ目を入れます。

切れ目を入れた場所の縫い目をたどって反対側にも切れ目を入れます。



生地がよれている場合があるので必ず縫い目をたどって、同じ縫い目上に切れ目を入れてください。

イサ

座面板の中央に墨線を引きます。

生地の切れ目と座面板の墨線が合う様にセットします。



生地の切れ目と座面墨を合わせる

生地の切れ目と座面墨を合わせる

タッカーで仮止め

タッカーで仮止め

生地を折り返し、多少引っ張りながら座面の墨線と切れ目を合わせて、タッカーで仮止めします。



座面の前後に生地を仮止め

座面の前後に生地を仮止め

生地のよれが無いか確認する

生地のよれが無いか確認する

生地を座面の墨線に合わせて前後に仮止めしたら、ひっくり返し、表面の生地のよれが無いか確認します。

よれや縫い目のずれがある場合は、座面に対して真っ直ぐになる様に修正しておきます。



左右を仮止め

左右を仮止め

生地のよれ等を修正したら左右の生地も仮止めします。

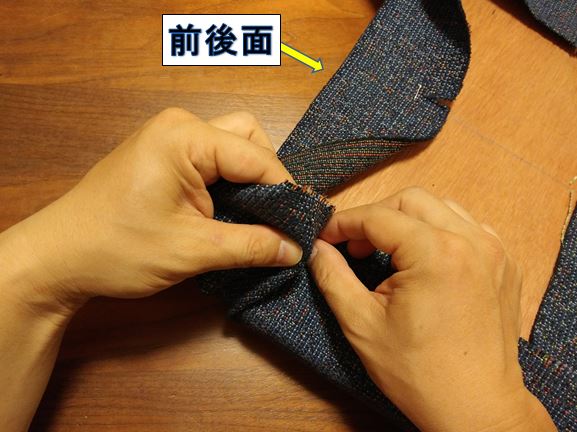

角部分の生地を折り込んでいく

角部分の生地を折り込んでいく

前面になるべくしわがよらないように引っ張る

前面になるべくしわがよらないようにする

タッカーでとめる

タッカーでとめる

4隅の角から生地を張っていきます。

座面の左右側面から生地を折りこんでいきます。(スツールの正面になるべく折り目を見せないようにするため)

前面にしわがよらないように引っ張りながらタッカーでとめます。



4隅の角の仕上がりの見た目を揃える為、折りこむ数(今回は4回)を4隅すべて同じにします。

イサ



タッカーを3カ所とめる

タッカーを3カ所とめる

四隅の角をタッカーで固定

四隅の角をタッカーで固定

タッカーは一つの角に3カ所打ち込んで生地を固定します。

4隅すべての角が固定出来ました。



片方の仮止めタッカーを外す

片方の仮止めタッカーを外す

表面から生地をよせる

表面から生地をよせる

座面の中央、端から20mmにタッカーでとめる

座面の中央、端から20mmにタッカーでとめる

座面板の前後に仮止めしたタッカーの片方を外します。

表面から生地をよせ、固定してある角の部分と縫い目が揃う様に調整して新たにタッカーで固定します。

タッカーをとめる位置は座面板中央、端から20mm程度の場所にします。



中央から角に向かって

中央から角に向かって

縫い目が真っ直ぐか確認する

縫い目が真っ直ぐか確認する

表面の縫い目を確認

表面の縫い目を確認

中央から角に向かってタッカーを打って生地をとめていきます。

縫い目が座面に対し真っ直ぐになっているかどうか、裏面・表面を見て確認しながらタッカーをとめていきます。



前後のタッカー止め完了

前後のタッカー止め完了

座面左右をタッカーで固定

座面左右をタッカーで固定

前後の片方がタッカーで固定出来たら、もう一方を同じようにタッカーで固定します。

前後が固定出来たら、左右を同じようにタッカーで固定します。



余分な生地を裁断

余分な生地を裁断

角は何回かに分けて裁断

角は何回かに分けて裁断

余分な生地を裁ちばさみでカットします。

生地がほつれてタッカーから外れないように、タッカーから2mm程離した位置をカットします。

角は生地が重なり合っているので何回かに分けカットします。



裏面

裏面の仕上がり

表面の仕上がり

表面の仕上がり

スツールの生地が張り終わりました。



底張り

底張りの生地

底張りの生地

薄めの生地

薄めの生地

底張りは、座面生地から出るほつれ糸が落ちなくするのと、見た目を綺麗に仕上げるために行います。

底張りの生地は基本的にどんな物でもいいのですが、あまり厚みがあるものだと正面から見えてしまうことがあるので薄めの生地が良いでしょう。

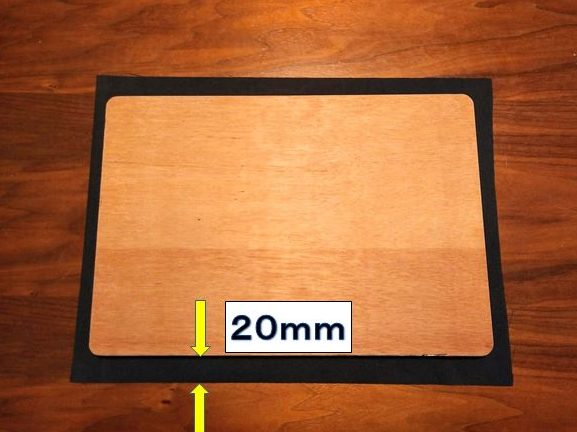

座面板より20mm大きめ

座面板より20mm大きめ

裏張りの範囲

裏張りの範囲

生地の端を内側に織り込んでタッカーでとめていくので、座面板より大きめに(今回は20mm程度)用意します。

裏張りの範囲は、座面生地を固定しているタッカーが隠れる様に四角に張ります。



生地を内側に折りこむ

生地を内側に折りこむ

角をタッカーで固定

角をタッカーで固定

はじめに4隅の角から固定していきます。

生地の角を内側に折りこんで、座面の角にタッカーでとめていきます。



タッカーで2ヶ所固定

タッカーで2ヶ所固定

四隅の角を固定

四隅の角を固定

1つの角にタッカーを2ヶ所打ち込んで固定します。

裏張りの生地は内側に折りこんでいるので、厚みが出ないように生地のきわぎりぎりにタッカーを打ちます。

生地がよれないように4隅の角を固定します。

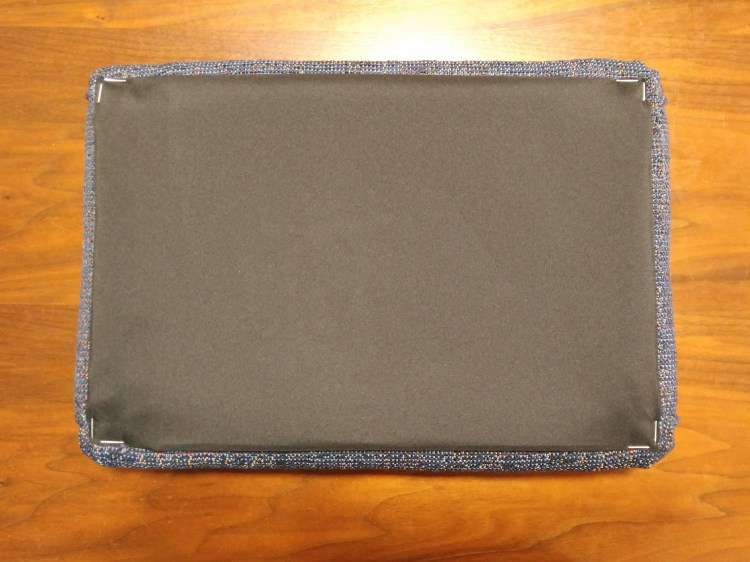

裏張り完了

裏張り完了

角と角の間は等間隔にタッカーを打っていきます。

裏張りは隙間なくタッカーを打つ必要がないので間隔をあけて打ち込みます。



ファブリックスツール完成

フレームと座面をビス止め

フレームと座面をビス止め

スツールのフレーム部と生地を張り終わった座面をビス止めします。



ファブリックスツール

二脚のスツール
ファブリックアップ



北欧風ファブリックスツールの完成です。



まとめ

いかがでしたか?

今回は北欧風ファブリックスツールの作り方、特に椅子の張り方について説明いたしました。

椅子の張り方は、張り替えの際にも使える方法ですし、自分好みの椅子を作る事が出来るのでぜひチャレンジしてくださいね。
